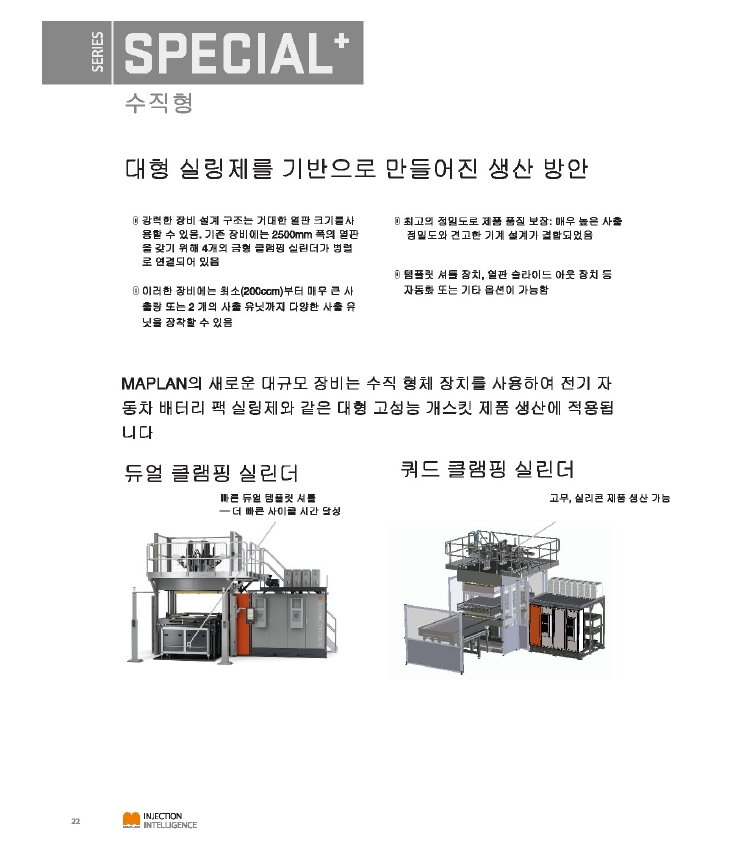

대형 씰링 부품을 위한 고무사출성형기라인

수직 클램핑 유닛을 갖춘 MAPLAN의 새로운 대형 기계 시리즈

전기차 배터리 케이스용과 같은 대형 및 고성능 씰링 부품 생산에 이상적입니다.

​

강력한 기계 설계와 4개의 클램핑 실린더를 통해 거대한 플레이트 크기 구현

최대 2,500 x 2,000 mm 형상 가능

다용도 사출 장치: 매우 소형(200ccm)부터 대형, 듀얼 컴파운드(2K) 조합까지 가능

탁월한 부품 품질 정밀도: 고효율 기계 설계와 최대 사출 정확도 결합

포괄적인 자동화 및 옵션 구성: 셔틀 장치, 가열 플래튼 이동 등

​

수직 클램핑 유닛을 갖춘 MAPLAN의 새로운 대형 기계 시리즈는

전기차 배터리 케이스용과 같은 대형 및 고성능 씰링 부품 생산에 이상적입니다.

​

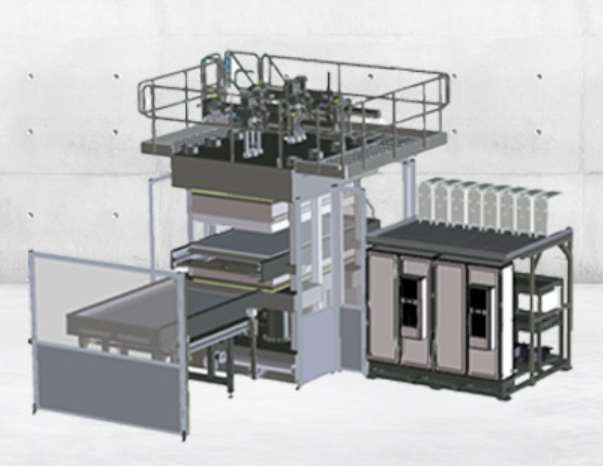

QUATTRO-RAM 700-700/850

MAPLAN SPECIAL+ QUATTRO-RAM 700-700/850 사출 성형기는 전기차 배터리 씰 생산을 위해 특별히 설계되었습니다.

이보다 빠른 생산은 불가능합니다: 서보 전동 방식의 MAPLAN Fast Double Shuttle은 두 개의 교대 중심 플레이트를 이동시키며, 가열 시간 동안 연속적인 언로딩 또는 로딩이 가능하도록 보장합니다. 이 과정에서 이동 속도는 놀라운 초당 600mm에 달하며, 3,200mm의 긴 이동 거리를 단 7초 만에 커버합니다.

히팅 플레이트: 최대 1500 x 2500 mm

중앙 플레이트 교체: 동기화, 예: 2 x 4300 kg

이동 속도: 최대 600 mm/sec

멀티 컴파운드: 2K, 고무 및 실리콘, 700cc MAP.fifo 사출 장치

시스템 중량: 약 100톤

크기: 약 8 x 9 x 6 m

​


쿼드 클램핑 실린더

​

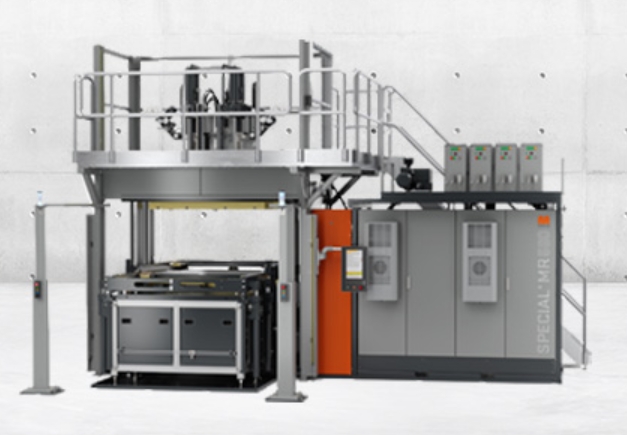

TWIN-RAM 560

TWIN-RAM 560(클램핑력 5600 kN)은 800 x 1500 mm 크기의 히팅 플래튼을 사용하며, 플레이트 중앙에서 최대 변형 0.05 mm를 견디도록 설계되었습니다. 특정 프로젝트에서는 이 클램핑 유닛과 상단에 위치한 50ccm 사출 용량의 두 개 MAP.fifo 사출 장치를 결합하였습니다. 두 사출 장치는 병렬 또는 독립적으로 사출이 가능하며, 이 고정밀 사출 장치를 통해 매우 작은 사출량도 높은 정밀도로 주입할 수 있습니다.

이 특정 사례에서는 고무 씰이 실린더 헤드 가스켓에 접착되며, 이 특수 기계를 사용합니다. 가스켓은 금속 가스켓 위에 실린더 보어, 고정 홀 등 주변에 얇은 고무 립을 사출하여 구성됩니다. 한 부품당 고무의 총 사출량은 2 x 7ccm에 불과합니다. 이 기계를 사용하면 매우 큰 치수의 고정밀 가스켓을 후처리(플래시 제거 등) 없이 생산할 수 있습니다.
